Silicon  Si5380 采集模块  PDF资料

1.产 品 资 料 介 绍：

Silicon Si5380 是一款由Silicon Labs推出的超低抖动时钟发生器/采集模块，专为无线通信和JESD204B高速数据转换应用设计。

1. 采用第四代DSPLL数字环路技术

2. Silicon Si5380 提供12路差分时钟输出，共24个输出驱动引脚

3. 支持4路独立时钟输入，可实现无缝切换

4. 输出频率范围：差分最高1.47456GHz，LVCMOS最高250MHz

5. 输入频率范围：差分10MHz-750MHz，LVCMOS 10MHz-250MHz

6. Silicon Si5380 超低抖动性能约70fs（12kHz-20MHz）

7. 相位本底噪声低至-159dBc/Hz

8. 支持JESD204B接口标准，可同时输出DCLK和SYSREF时钟

9. 封装为64-QFN（9x9mm），工作温度-40至+85℃

10. Silicon Si5380 集成LDO，可直接由DC/DC供电

11. 输出供电电压可选3.3V、2.5V或1.8V

12. 支持I2C或SPI串行接口编程，内置OTP存储器

13. 具备自由运行、锁定、保持等多种工作模式

14. Silicon Si5380 提供ClockBuilder Pro软件工具辅助配置

15. 内置时钟监测功能：失锁检测、信号丢失检测、频率偏移检测

Silicon Si5380 作为高性能时钟采集与发生器模块，为无线通信和JESD204B数据转换应用提供了单芯片时钟树解决方案。

Silicon  Si5380 采集模块  英文介绍

Silicon Si5380 is an ultra-low jitter clock generator/acquisition module developed by Silicon Labs, specifically designed for wireless communication and JESD204B high-speed data conversion applications.

Adopting the fourth generation DSPLL digital loop technology

Silicon Si5380 provides 12 differential clock outputs with a total of 24 output driver pins

Supports 4 independent clock inputs for seamless switching

Output frequency range: differential up to 1.47456GHz, LVCMOS up to 250MHz

Input frequency range: Differential 10MHz-750MHz, LVCMOS 10MHz-250MHz

Silicon Si5380 has ultra-low jitter performance of about 70fs (12kHz-20MHz)

The phase background noise is as low as -159dBc/Hz

Supports JESD204B interface standard, capable of simultaneously outputting DCLK and SYSREF clocks

Package as 64-QFN (9x9mm), operating temperature -40 to+85 ℃

Silicon Si5380 integrates LDO and can be directly powered by DC/DC

The output power supply voltage can be selected from 3.3V, 2.5V, or 1.8V

Supports I2C or SPI serial interface programming, with built-in OTP memory

Capable of multiple working modes such as free operation, locking, and holding

Silicon Si5380 provides ClockBuilder Pro software tool to assist in configuration

Built in clock monitoring function: lock loss detection, signal loss detection, frequency offset detection

Silicon Si5380, as a high-performance clock acquisition and generator module, provides a single-chip clock tree solution for wireless communication and JESD204B data conversion applications.

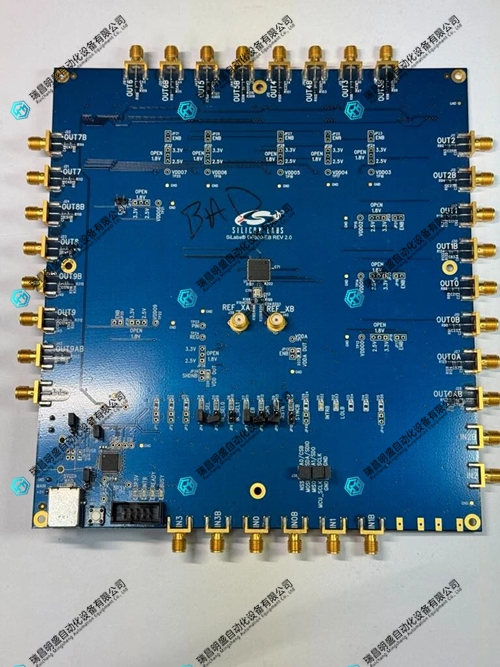

Silicon  Si5380 采集模块  产品展示
