YASKAWA JANCD-FC860输入/输出信号模块  PDF资料

1.产 品 资 料 介 绍：

YASKAWA JANCD-FC860 输入/输出信号模块的特点和应用领域

产品特点

1. 功能定位：JANCD-FC860 是安川（YASKAWA）YASNAC 系列 CNC 系统中的通用 I/O 信号模块。

2. I/O 点数：提供 112 个输入点和 96 个输出点。

3. 输出类型：全部 96 个输出点均为晶体管源驱动输出，单点最大电流 60 mA。

4. 输入电流：单点输入电流为 10.2 mA（ON 时）。

5. 公共端配置：输入电路支持 0V 公共端或 +24V 公共端，每 8 或 16 个输入点可自由选择，通过电缆侧接线设定。

6. 电源方式：支持内部电源或外部电源供电，内部电源时消耗电流约 0.1A。

7. 地址设定：每个模块的 I/O 地址可通过旋转开关（SW1）设定。

8. 连接器规格：CN1-CN6 采用 DDK 的 50 针或 20 针 FRC 连接器，CN11/CN12 为 8 针连接器。

应用领域

9. 核心设备：主要用于 YASNAC J50 等安川 CNC 系统。

10. 控制系统：作为 CNC 内置可编程控制器（PC）的 I/O 端口扩展模块。

11. 设备配套：与 JANCD-FC810、FC861 等模块配合使用，最多可连接 3 块扩展板。

12. 信号交互：用于 CNC 控制器与机床侧传感器、执行器之间的数字信号输入与输出。

13. 适用机型：曾配套于日立精机（Hitachi Seiki）HT20J、HT23J 等 CNC 车床。

14. 维修场景：当某路输入失效且无法通过梯图强制保持时，FC860 通道故障是排查方向之一。

综上，YASKAWA JANCD-FC860 是安川 YASNAC CNC 系统中的通用 I/O 信号模块，提供 112 入/96 出的数字信号接口，支持灵活的公共端配置和内部/外部供电，应用于 J50 等 CNC 系统与机床侧设备的信号交互环节。

YASKAWA JANCD-FC860输入/输出信号模块  英文介绍

Characteristics and application areas of YASKAWA JANCD-FC860 input/output signal module

Product Features

Functional positioning: JANCD-FC860 is a universal I/O signal module in Yaskawa YASNAC series CNC systems.

I/O points: Provides 112 input points and 96 output points.

Output type: All 96 output points are transistor source driven outputs, with a maximum current of 60 mA per point.

Input current: The single point input current is 10.2 mA (when turned on).

Common terminal configuration: The input circuit supports 0V common terminal or+24V common terminal, with 8 or 16 input points that can be freely selected and set through cable side wiring.

Power supply mode: Supports internal or external power supply, with an internal power consumption of approximately 0.1A.

Address setting: The I/O address of each module can be set by rotating the switch (SW1).

Connector specifications: CN1-CN6 uses DDK 50 pin or 20 pin FRC connectors, while CN11/CN12 uses 8-pin connectors.

Application Areas

Core equipment: mainly used for Yaskawa CNC systems such as YASNAC J50.

Control system: As an I/O port expansion module for CNC built-in programmable controller (PC).

Equipment matching: Used in conjunction with JANCD-FC810, FC861 and other modules, it can connect up to 3 expansion boards.

Signal interaction: Used for digital signal input and output between CNC controllers and machine side sensors and actuators.

Applicable models: Previously used in conjunction with Hitachi Seiki HT20J, HT23J and other CNC lathes.

Maintenance scenario: When a certain input fails and cannot be forcibly maintained through the ladder diagram, FC860 channel fault is one of the troubleshooting directions.

In summary, YASKAWA JANCD-FC860 is a universal I/O signal module in Yaskawa YASNAC CNC system, providing 112 in/96 out digital signal interfaces, supporting flexible common terminal configuration and internal/external power supply, and applied in the signal interaction link between CNC systems such as J50 and machine side equipment.

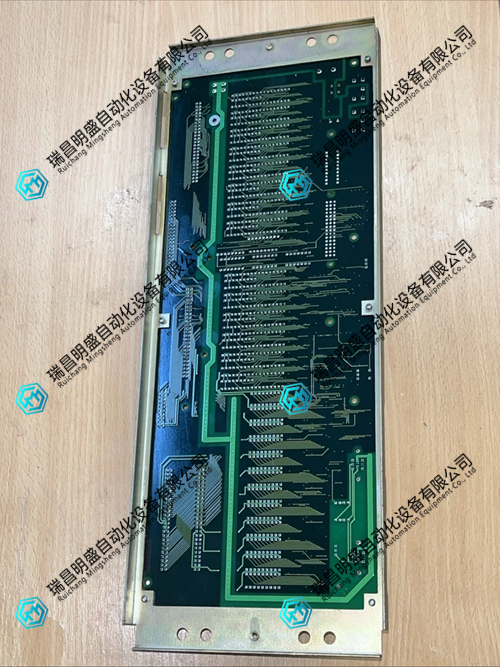

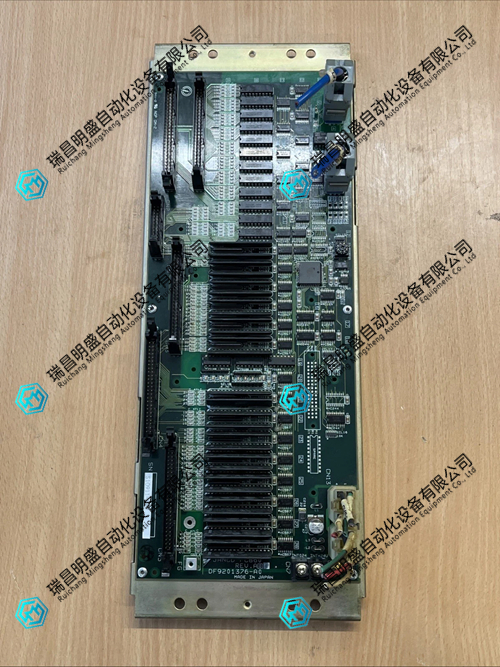

YASKAWA JANCD-FC860输入/输出信号模块 产品图片
