REXROTH MSK101D-0200-NN-M1-AG0-NNNN 伺服电机 PDF资料
1.产 品 资 料 介 绍：
中文资料：
REXROTH MSK101D-0200-NN-M1-AG0-NNNN 是博世力士乐（Bosch Rexroth）MSK 系列中的一款高性能同步伺服电机，广泛应用于对精度、扭矩和动态响应要求较高的自动化系统。
一、产品基本信息：
品牌：Bosch Rexroth（博世力士乐）
型号：MSK101D-0200-NN-M1-AG0-NNNN
系列：MSK（IndraDyn S）
类型：同步伺服电机（Permanent Magnet Synchronous Motor）
二、主要技术规格（典型参数，具体以铭牌为准）：
| 项目 | 参数说明 |
|---|---|
| 法兰尺寸 | 192 mm |
| 电机长度等级 | D（对应较大长度、较高转矩输出） |
| 连续扭矩（60K） | 约 65 Nm（具体与冷却方式有关） |
| 最大扭矩 | 约 210 Nm（根据具体编码器与冷却方式） |
| 额定转速 | 约 3000 rpm |
| 最大转速 | 高达 6000 rpm（依选型可能） |
| 冷却方式 | 自然对流（M1 表示无附加冷却） |
| 编码器类型 | AG0 = 光电多圈绝对值编码器 EnDat 2.1 |
| 轴类型 | NN = 光轴（无键槽） |
| 连接方式 | 侧向连接器出口 |
三、产品特性：
高动态性能：
低转动惯量，适合高速启停应用
精确的位置控制和快速响应
高扭矩密度：
同等级体积提供更高输出扭矩
适用于负载较重或需要较高刚性的场合
多种反馈支持：
内置高分辨率光电编码器（EnDat 多圈）
支持伺服驱动器精密控制需求
灵活安装与配置：
法兰兼容 Rexroth IndraDrive 平台
电缆连接可旋转，便于现场布线
英文资料：
REXROTH MSK101D-0200-NN-M1-AG0-NNNN is a high-performance synchronous servo motor in the Bosch Rexroth MSK series, widely used in automation systems that require high precision, torque, and dynamic response.
1、 Product basic information:
Brand: Bosch Rexroth
Model: MSK101D-0200-NN-M1-AG0-NNNN
Series: MSK (IndraDyn S)
Type: Permanent Magnet Synchronous Motor
2、 Main technical specifications (typical parameters, subject to nameplate):
Project parameter description
Flange size 192 mm
Motor length grade D (corresponding to larger length and higher torque output)
Continuous torque (60K) is approximately 65 Nm (depending on the cooling method)
The maximum torque is about 210 Nm (depending on the specific encoder and cooling method)
Rated speed is about 3000 rpm
Maximum speed up to 6000 rpm (depending on the selection)
Cooling method: natural convection (M1 indicates no additional cooling)
Encoder type AG0=Optical multi turn absolute encoder EnDat 2.1
Axis type NN=Optical axis (without keyway)
Connection method: Lateral connector outlet
3、 Product Features:
High dynamic performance:
Low moment of inertia, suitable for high-speed start stop applications
Accurate position control and fast response
High torque density:
Same level volume provides higher output torque
Suitable for situations with heavy loads or requiring high rigidity
Multiple feedback support:
Built in high-resolution photoelectric encoder (EnDat multi turn)
Support precision control requirements for servo drives
Flexible installation and configuration:
Flange compatible with Rexroth IndraDrive platform
The cable connection is rotatable for easy on-site wiring

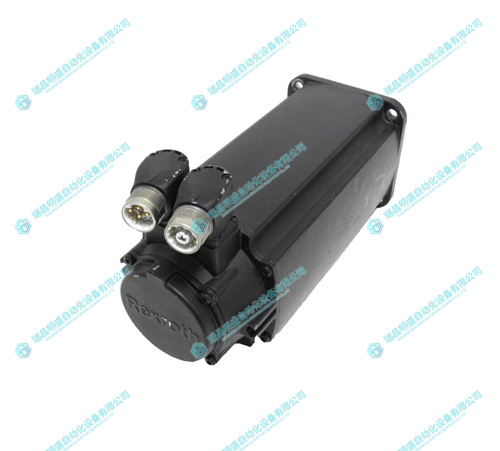

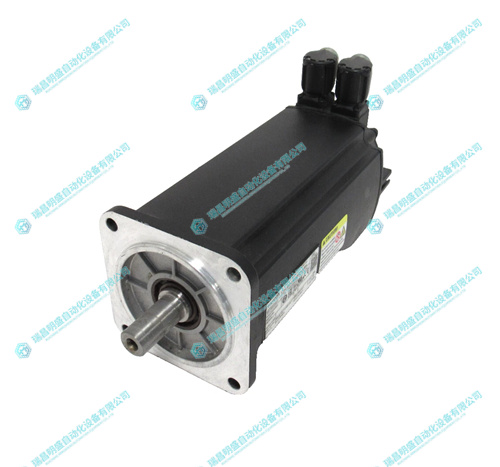

2.产 品 展 示
