COSEL TBC-150-683 电源线滤波器 PDF资料
1.产 品 资 料 介 绍：

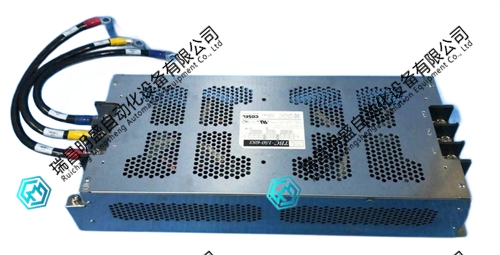

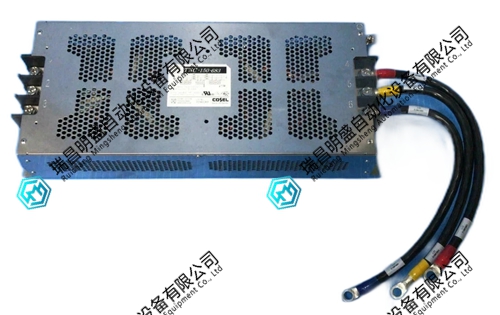

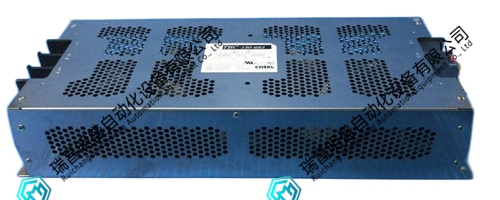

COSEL TBC-150-683 电源线滤波器 是COSEL公司TBC系列中的一款三相高衰减EMI滤波器，用于抑制电源线上的传导噪声，确保设备稳定运行。
属于COSEL TBC系列三相输入型滤波器。
采用两级滤波电路设计。
对150kHz至1MHz的共模噪声具有高衰减特性。
额定电压为交流500V（电压范围最大528V）。
额定电流为150A。
内置电容为0.068µF（代码683）。
最大泄漏电流为2.5mA/5.0mA（250/500V 60Hz）。
直流电阻最大6mΩ。
工作温度范围为-40℃至+85℃。
采用底座安装方式，接线端子连接。
获得UL、CSA、VDE、ENEC等安全认证。
耐压测试为2500VAC（端子对地）。
绝缘电阻为500VDC下100MΩ以上。
外形尺寸为482×190×92mm（长×宽×高）。
最大重量约9.6kg。
总的来说，COSEL TBC-150-683 电源线滤波器以高额定电流和出色的高频噪声抑制能力，为工业设备提供了可靠的电源滤波解决方案
The COSEL TBC-150-683 power line filter is a three-phase high attenuation EMI filter in the COSEL TBC series, used to suppress conducted noise on power lines and ensure stable equipment operation.
Belongs to the COSEL TBC series three-phase input filter.
Adopting a two-stage filtering circuit design.
Has high attenuation characteristics for common mode noise ranging from 150kHz to 1MHz.
The rated voltage is AC 500V (with a maximum voltage range of 528V).
The rated current is 150A.
The built-in capacitor is 0.068 µ F (code 683).
The maximum leakage current is 2.5mA/5.0mA (250/500V 60Hz).
The maximum DC resistance is 6m Ω.
The working temperature range is -40 ℃ to+85 ℃.
Adopting a base installation method and connecting terminal blocks.
Obtained safety certifications such as UL, CSA, VDE, ENEC, etc.
The withstand voltage test is 2500VAC (terminal to ground).
The insulation resistance is above 100M Ω at 500VDC.
The external dimensions are 482 × 190 × 92mm (length × width × height).
The maximum weight is about 9.6kg.
Overall, the COSEL TBC-150-683 power line filter provides a reliable power filtering solution for industrial equipment with high rated current and excellent high-frequency noise suppression capability
