E3-1584印刷电路板 PDF资料

1.产 品 资 料 介 绍：

1. PCB 的基本结构

E3‑1584 是一块成品 PCB，通常包括以下几部分：

1. 基板（Substrate）

• 主要材料是绝缘材料（如环氧玻璃布层压板 FR‑4）。

• 起到支撑电子元件和线路的作用。

2. 导电层（Copper Traces）

• 在基板上蚀刻形成的铜线路，用来连接各个元件。

• 内层和表面可能都有线路，多层 PCB 可以实现复杂电路互连。

3. 焊盘和过孔（Pads & Vias）

• 元件焊接点称为焊盘。

• 过孔用于多层 PCB 上层与下层线路之间电连接。

4. 电子元件

• 可能包括电阻、电容、二极管、晶体管、集成电路芯片等。

• 这些元件组合完成特定的功能，如信号处理、控制逻辑或电压调节。

2. PCB 的功能

E3‑1584 在系统中通常承担以下任务：

1. 信号处理

• 接收来自传感器、开关或其他电路的输入信号。

• 对信号进行放大、滤波或逻辑判断。

2. 控制功能

• 根据系统逻辑，输出控制信号给执行器、继电器或指示灯。

• 可以作为控制面板的一部分，用于工业设备操作。

3. 接口功能

• 提供电源输入接口，分配电压给各元件。

• 提供通信或信号接口，与系统其他部分交互。

E3-1584印刷电路板 英文介绍

1. Basic structure of PCB

E3-1584 is a finished PCB that typically includes the following parts:

Substrate

The main material is insulation material (such as epoxy glass cloth laminated board FR-4).

Plays a role in supporting electronic components and circuits.

Conductive layer (Copper Traces)

The copper wire path formed by etching on the substrate is used to connect various components.

Both the inner layer and the surface may have circuits, and multi-layer PCBs can achieve complex circuit interconnections.

Pads&Vias

The component soldering point is called a solder pad.

Vias are used for electrical connections between the upper and lower layers of PCB circuits.

electronic component

This may include resistors, capacitors, diodes, transistors, integrated circuit chips, etc.

These components combine to perform specific functions such as signal processing, control logic, or voltage regulation.

2. Functions of PCB

E3-1584 typically undertakes the following tasks in the system:

signal processing

Receive input signals from sensors, switches, or other circuits.

Amplify, filter, or logically judge signals.

control function

According to the system logic, output control signals to actuators, relays, or indicator lights.

Can be used as part of the control panel for industrial equipment operation.

interface functionality

Provide power input interface and allocate voltage to each component.

Provide communication or signal interfaces to interact with other parts of the system.

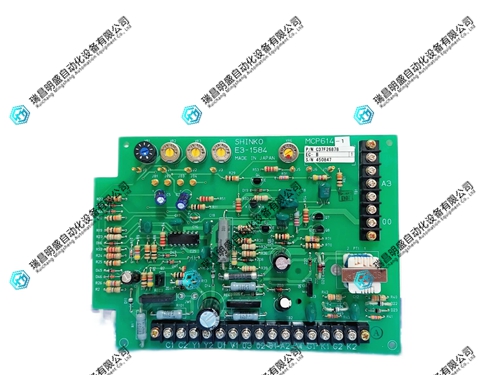

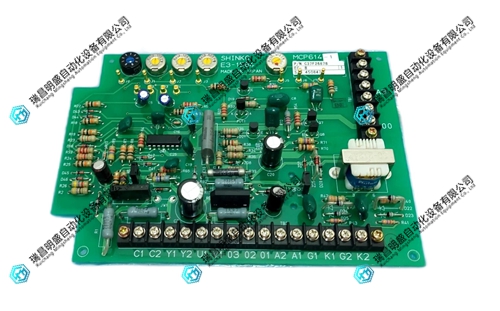

E3-1584印刷电路板 产品展示

3.其他产品

UNS0007A-P V1模拟量模块
SA9923A-E HIEE450964R0001高频电压模块
NI PXI-4071数字I/O接口

4.其他英文产品

V7768-320001 350-9301007768-320001 embedded card
5SHY3545L0014 3BHB013085R0001 Industrial motion sensor
5SHY3545L0014 Control Pulse Card Module

本篇文章出自瑞昌明盛自动化设备有限公司官网，转载请附上此链接:http://www.jiangxidcs

型号：E3-1584印刷电路板

质保：一年

成色：全新/二手

优势产品：ABB、GE、FOXBORO、TRICONEX、BENTLY、A-B、MOTOROLA、HONEYWELL 、SCHNEIDER

                    WOODWARD、EMERSON、RELIANCE、DEIF、NI、XYVOM等

特点：主营产品各种模块/卡件，控制器，触摸屏，伺服驱动器。

应用行业：广泛应用于冶金、石油天然气、玻璃制造业、铝业、石油化工、煤矿、造纸印刷、纺织印染、机械、电子制造、汽车制造、烟草、塑胶机械、电力、水利、水处理/环保、市政工程、锅炉供暖、能源、输配电等

快递方式：国内顺丰、德邦、京东快递包邮，按照实际报价货期发货
