A-B 80190-220-01-R控制器
按照以下步骤启用Datalinks以写入数据。
1.仅设置所需数量的连续控制器的值，以驱动向驱动器写入数据所需的数据链路包含在网络I/O连接中。
2.重置选项模块；参见第49页重置选项模块。
3.由于逻辑命令和参考总是用在选项中模块，配置驱动器中的参数以接受逻辑选项模块中的命令和引用。当使用通过选项模块进行速度参考的控制器，在驱动器中设置两个字段参数545-[Speed Ref A Sel]：
a、 设置驱动器的端口字段（例如，0-PowerFlex 755）。
b、 设置参数字段以指向选项所在的驱动器端口模块已安装（对于本例，端口4参考）。
此外，还要验证驱动器中的掩码参数（例如，参数324-[Logic Mask]）配置为接收所需的来自选项模块的逻辑。有关详细信息，请参阅驱动器文档。
完成上述步骤后，选项模块准备接收输入数据并将状态数据传输到主控器（控制器）。
接下来，配置控制器识别I/O并将其传输至选项模块。见第4章，配置I/O。
启用数据链接以读取数据
控制器输入图像（驱动器到控制器输入）可以有0到16其他32位参数（Datalinks）。它们是使用主机配置的参数17-[DL To Net 01]至32-[DL-To Net 16]。的数量
当前使用的数据链路由控制器中的连接大小控制。看见有关更多信息，请参阅第4章中相应的控制器示例部分设置连接大小。使用ControlLogix控制器和通用配置文件时，配置Datalink参数现在如本节所述。
主机参数17-[DL To Net 01]至32-[DL-To Net 16]配置驱动器、选项模块或任何其他连接的外围设备中的哪些参数将值发送到网络。PowerFlex 20-HIM-A6或20-HIM-C6SHIM、DriveExplorer软件或DriveExecutive软件可用于选择驱动器或外围设备（按端口号）和参数（按名称）。作为替补方法，则可以使用以下公式按数字手动设置参数值：To Net参数值=（10000*端口号）+（发起参数号）
例如，假设您想使用主机参数17-[DL to Net 01]来读取插入驱动器端口6的可选I/O模块的参数2。使用公式中，主机参数17-[DL To Net 01]的值为（10000*6）+ (2) = 60002.按照以下步骤启用Datalinks读取数据。
1.仅将所需数量的连续驱动器的值设置为从驱动器读取数据所需的控制器数据链路包含在网络I/O连接中。
2.重置选项模块；参见第49页重置选项模块。选项模块配置为将输出数据发送到主控制器。
现在必须配置控制器，以识别I/O并将其传输到选项模块。参见第4章，配置I/O。
Follow these steps to enable Datalinks
to write data. 1. Set the values of only the required number of contiguous controller-todrive Datalinks needed to write data to the drive and that are to be included in the network I/O connection. 2. Reset the option module; see Resetting the Option Module on page 49. 3. Since the Logic Command and Reference is always used in the option module, configure the parameters in the drive to accept the Logic Command and Reference from the option module. When using the controller for speed reference via the option module, set two fields in drive Parameter 545 - [Speed Ref A Sel]: a. Set the Port field for the drive (for example, 0 - PowerFlex 755). b. Set the Parameter field to point to the drive port in which the option module is installed (for this example, Port 4 Reference). Also, verify that the mask parameters in the drive (for example, Parameter 324 - [Logic Mask]) are configured to receive the desired logic from the option module. See the drive documentation for details. After the above steps are complete, the option module is ready to receive input data and transfer status data to the master (controller). Next, configure the controller to recognize and transmit I/O to the option module. See Chapter 4, Configuring the I/O. Enabling Datalinks To Read Data The controller input image (drive-to-controller inputs) can have 0 to 16 additional 32-bit parameters (Datalinks). They are configured using Host Parameters 17 - [DL To Net 01] through 32 - [DL To Net 16]. The number of Datalinks actively used is controlled by the connection size in the controller. See the respective controller example sections in Chapter 4 for more information on setting the connection size.
When using a ControlLogix controller
and the Generic Profile, configure the Datalink parameters now as described in this section. Host Parameters 17 - [DL To Net 01] through 32 - [DL To Net 16] configure which parameters in the drive, option module, or any other connected peripheral send the values to the network. The PowerFlex 20-HIM-A6 or 20-HIM-C6S HIM, DriveExplorer software, or DriveExecutive software can be used to select the drive or peripheral by port number and the parameter by name. As an alternate method, the parameter value can be set manually by number using this formula: To Net Parameter Value = (10000 * Port Number) + (Origination Parameter Number) For example, suppose you want to use Host Parameter 17 - [DL To Net 01] to read Parameter 2 of an optional I/O module plugged into drive Port 6. Using the formula, the value for Host Parameter 17 - [DL To Net 01] would be (10000 * 6) + (2) = 60002. Follow these steps to enable Datalinks to read data. 1. Set the values of only the required number of contiguous drive-tocontroller Datalinks needed to read data from the drive and that are to be included in the network I/O connection. 2. Reset the option module; see Resetting the Option Module on page 49. The option module is configured to send output data to the master (controller). You must now configure the controller to recognize and transmit I/O to the option module. See Chapter 4, Configuring the I/O.

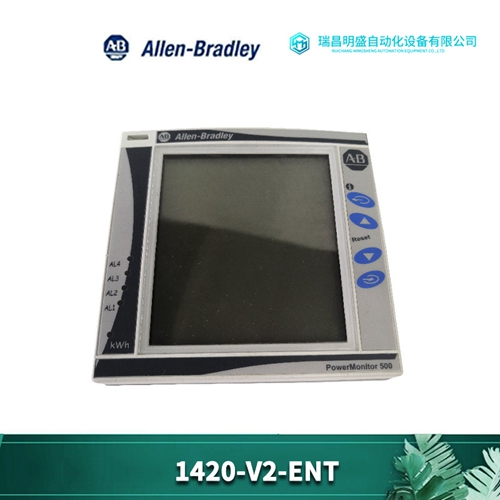

公司主营产品图展示
