3BSE048845R2

3BSE048845R2

3BSE048845R2处理器模块,CI868K01-eA怎么使用高容性负载设计,容性负载带载能力高达5000uF/A● 高可靠性,100%老化测试,三年保固● 有并机均流与非并机均流机型可供选择开关模式电源转换器的输入和输出通常会加电感电容滤波器以减少反射纹波电流和输出噪声,同时满足EMC的辐射和敏感性限制。转换器制造商有时会指定推荐滤波电感值,但是在整个频率范围内由不同元器件供货商提供的相同标...

  • 功能特性
  • 参数规格
  • 视频
  • 应用案例
  • 下载

3BSE048845R2

    3BSE048845R2处理器模块,CI868K01-eA怎么使用

    高容性负载设计,容性负载带载能力高达5000uF/A

    ● 高可靠性,100%老化测试,三年保固

    ● 有并机均流与非并机均流机型可供选择开关模式电源转换器的输入和输出通常会加电感电容滤波器以减少反射纹波电流和输出噪声,同时满足EMC的辐射和敏感性限制。转换器制造商有时会指定推荐滤波电感值,但是在整个频率范围内由不同元器件供货商提供的相同标称性能的部件可能会有很大的性能差异,从而导致结果不佳并且增加传导和辐射干扰。本文将探讨电感性能的不同变化。

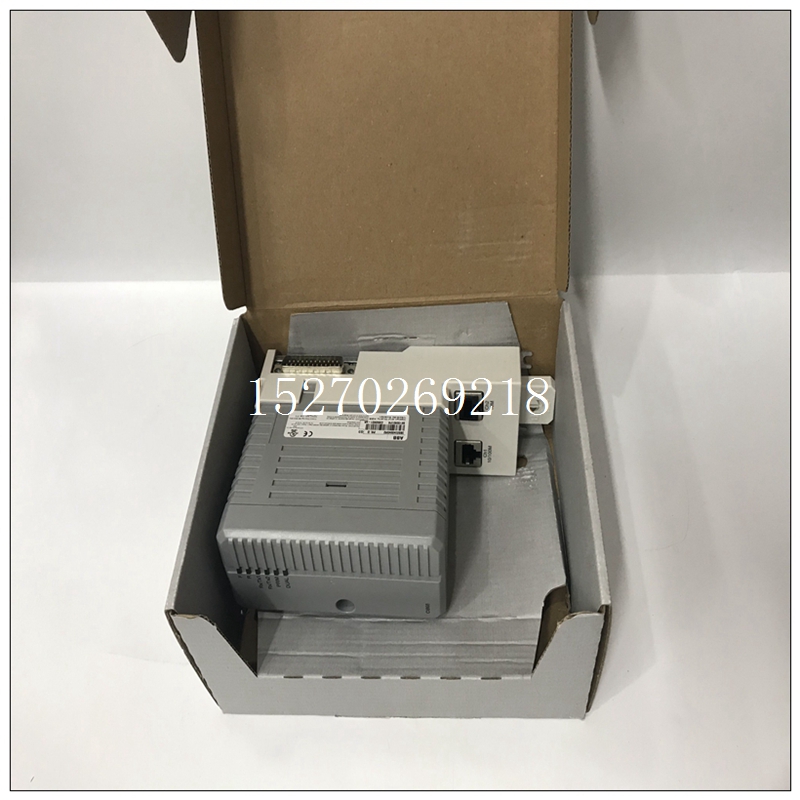

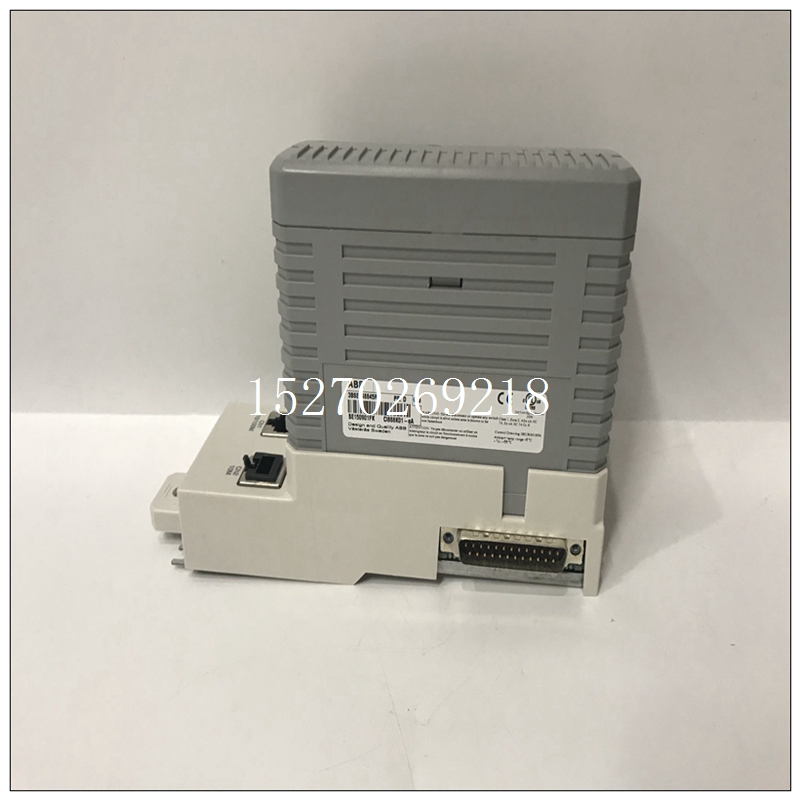

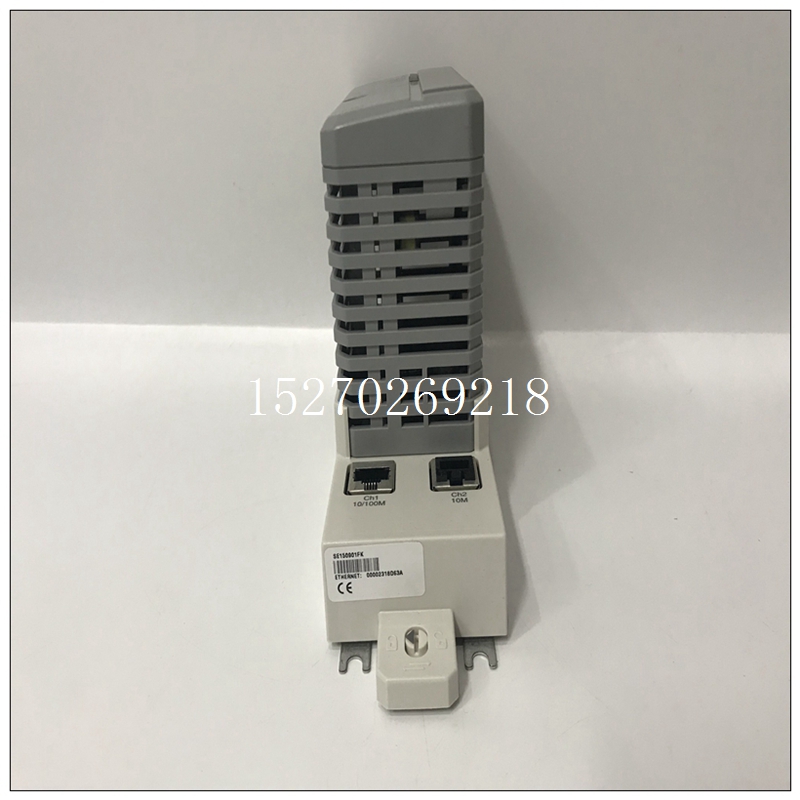

    CI868K01-eA 3BSE048845R2 (5).jpg

    3BSE048845R2处理器模块,CI868K01-eA怎么使用现如今大多数电源转换器包括所有隔离式DC/DC转换器都属于“开关模式”,这种模式下,外部DC电压在高频时被“斩波”后转为AC供应给内部隔离变压器。变压器的AC输出由占空比控制调节整流后回到DC,整个过程既高效损耗又低。缺点是开关过程中在输入和输出上会产生高频纹波以及传导和辐射噪声尖峰,这些都会干扰其它设备。有一种趋势是电源转换器以更高的频率和更快的转换速率运行以提高效率,但由此产生的噪声频谱要宽得多。

    LC滤波器可降低输出噪声

    任何商用电源转换器都有基本滤波将纹波和噪声降低成约DC输出的1%的典型峰峰值。通常这是可以接受的,但是如果应用比较敏感则需要较低的级别,而简单的解决方法是添加一个外部LC滤波器理论上电感阻抗在DC时为零,电容阻抗则为无穷大,因此所需的DC不会受到影响。但是随着频率增加,电感阻抗ZL增大同时电容器阻抗ZC减小,从而产生越来越大的“分压器”效应。可以选择滤波器角频率来降低转换器开关频率纹波,但噪声尖峰是由高达数十MHz的频谱组成, 因此对噪声尖峰的衰减就比较难预测。

    原因是在某些频率下,当ZL和ZC的值相等时LC网络产生“谐振”,噪声被放大而不是减少,尽管这种影响会被负载电阻阻尼。以上谐振,仍有一些噪声衰减,但其他寄生效应开始出现。例如,电感器的自电容会产生另一种频率高得多的共振。这个电容也比较容易让噪声绕过电感。高频的时候因为“集肤效应”的关系,电感的磁芯损耗增加,电感器线的交流电阻也增加,电容的阻抗相对于等效串联电阻(ESR)变小,电容开始扮演电阻的角色。针对电路中涉及频率的磁芯损耗的影响 ,采用LLOSS 1 ,2以及 RLOSS 1 , 2是一种简单的建模方式;不同的LLOSS值会产生不同的阻抗,从而使不同的电阻组件RLOSS 1和2在不同的频率产生影响。

    It is usually placed in the voltage indication state.

    7. Each circuit has two output terminals, red and black. The red terminal represents "+" and the black terminal represents "-". A black terminal connected to the "Earth" symbol in the middle of the panel indicates that the terminal is connected to the chassis, which has no electrical connection with each circuit of output and is only used as a safety wire. It is often taken for granted that the "Earth" symbol indicates grounding, "+" "-" indicates that the positive and negative power outputs are used to supply power to the dual power operational amplifier.

    8. The two voltages can be used in series. Parallel connection is absolutely not allowed. The power supply is a kind of supply instrument, so it is not allowed to short circuit the output terminal for a long time. Output voltage without current, or current without voltage

    In either case, the power supply has been working normally. The operator should check whether his load is in good contact, whether the load is short circuited or open circuited, whether the load meets the specifications, etc. In extreme cases, if the power supply has voltage output (constant voltage state) and the load line is broken, the natural output current is equal to zero.


    品牌:ABB

    型号:3BSE048845R2

    产地:瑞士

    质保:365天

    成色:全新/二手

    发货方式:快递发货
