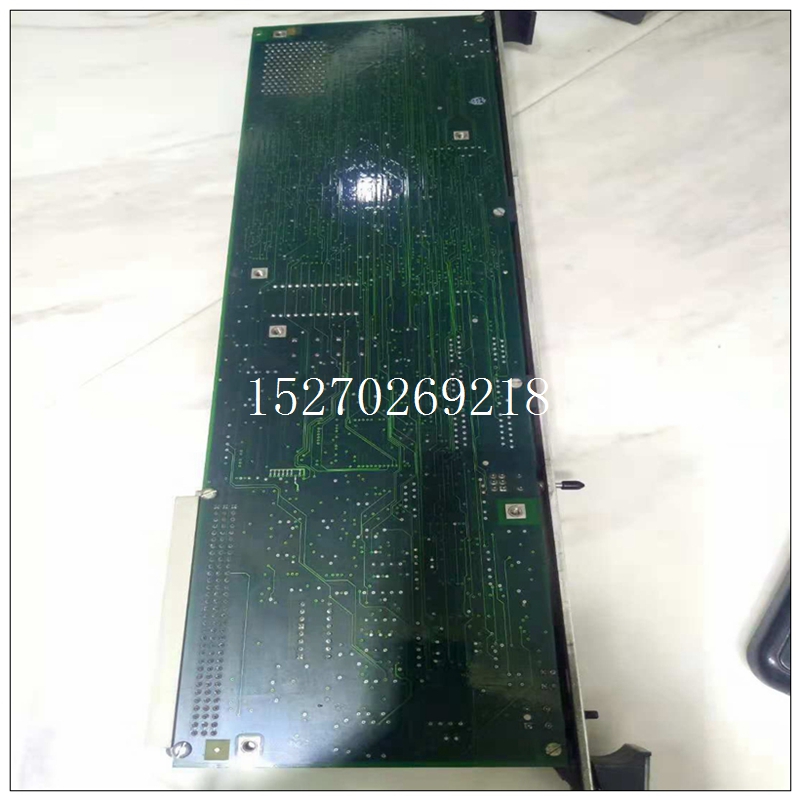

ABB 086349-002通信卡件,086349-002使用说明自动轮换工作 为了防止因备用泵及其电气设备或备用管路长期不用而使电机和电气设备受潮或其他故障未 经及时发现，当工作泵出现紧急故障需投入备用泵时，而不能及时投入以至影响矿井安全，本系统程序设计了5台泵自动轮换工作控制，控制程序将水泵启停次数及运行时间和管路使 用次数及流量等参数自动记录并累计，系统根据这些运行参数按一定顺序自动启停水泵和相 应管路，
ABB 086349-002通信卡件使各水泵及其管路的使用率分布均匀，当某台泵或所属阀门故障、某趟管路漏水时，系统自动发出声光报警，并在触摸屏上动态闪烁显示，记录事故，同时将故障泵或管路自 动退出轮换工作，其余各泵和管路继续按一定顺序自动轮换工作，以达到有故障早发现、早处理，以免影响矿井安全生产的目的。 2、3 自动控制 系统控制设计选用了日本欧姆龙公司C200HE型PLC为控制主机，该机为模块化结构，由PLC机 架、CPU、数字量I/O、模拟量输入、电源、通讯等模块构成。PLC自动化控制系统根据水仓 水位的高低、井下用电负荷的高、低峰和供电部门所规定的平段、谷段、峰段供电电价时 间段（时间段可根据实际情况随时在触摸屏上进行调整和设置）等因素，建立数学模型，合理调度水泵，自动准确发出启、停水泵的命令，控制5台水泵运行。 为了保证井下安全生产，系统可靠运行，水位信号是水泵自动化一个非常重要的参数，因此，系统设置了两套水位传感器，模拟量和开关量传感器，两套传感器均设于水仓的排水配水仓内，PLC将接受到的模拟量水位信号分成若干个水位段，计算出单位时间内不同水位段水位的上升速率，从而判断矿井的涌水量，同时检测井下供电电流值，计算用电负荷率，根据矿井涌水量和用电负荷，控制在用电低峰和一天中电价最低时开启水泵，用电高峰和电价高时停止水泵运行，以达到避峰填谷及节能的目的。 2、4 动态显示 动态模拟显示选用日本Digital公司的GP-570T型触摸式工业图形显示器（触摸屏），系统通过图形动态显示水泵、真空泵、电磁阀和电动阀的运行状态，采用改变图形颜色和闪烁功能 进行事故报警。直观地显示电磁阀和电动阀的开闭位置，实时显示水泵抽真空情况和压力值 。 用图形填充以及趋势图、棒状图方式和数字形式准确实时地显示水仓水位，并在启停水泵的水位段发出预告信号和低段、超低段、高段、超高段水位分段报警，用不同音响形式提醒工作人员注意。
there are 220VAC, 110VAC and 24VDC. According to the isolation mode, there are relay isolation and transistor isolation.
Analog quantity: according to signal type, there are current type (4-20mA, 0-20mA), voltage type (0-10V, 0-5V, - 10-10v), etc. according to accuracy, there are 12bit, 14bit, 16bit, etc.
In addition to the above general IO, there are special IO modules, such as thermal resistance, thermocouple, pulse and other modules.
The specification and quantity of modules are determined according to the number of I / O points. I / O modules can be more or less, but their maximum number is limited by the ability of the basic configuration that the CPU can manage, that is, by the maximum number of backplane or rack slots.
5、 Power module
PLC power supply is used to provide working power for the integrated circuit of each PLC module. At the same time, some also provide 24V working power supply for the input circuit. Power input types include: AC power supply (220VAC or 110VAC), DC power supply (commonly 24VDC).
