TEL Tokyo Electron 1981-600515-13分屏显示器模块 PDF资料
1.产 品 资 料 介 绍：
中文资料：
产品型号：1981-600515-13
产品名称：分屏显示器模块（Split-Screen Display Module）
制造商：Tokyo Electron Ltd.（TEL）
一、产品简介：
TEL 1981-600515-13 分屏显示器模块是一款用于 TEL 半导体设备中的 图形用户界面（GUI）视频输出子模块，其主要功能是将多路图像信号整合或分离，实现单一屏幕上的多画面显示，用于实时监控多个工艺或控制视图。
该模块多用于 人机界面（HMI）终端、控制台显示系统或工程维护面板，是操作员实时观察设备状态、报警信息和工艺参数的重要接口组件。
二、主要功能：
| 功能类型 | 功能描述 |
|---|---|
| 视频输入整合 | 接收多路图像/信号源（如摄像头、控制信号）并统一管理 |
| 分屏显示控制 | 将多个画面按设定比例显示于一个或多个显示屏上 |
| 图像切换输出 | 可实现信号源之间的切换与主/辅显示调整 |
| HMI界面支持 | 支持工艺流程图、参数曲线、报警信息等可视化显示 |
| 同步信号处理 | 确保多通道视频信号同步输出，避免画面跳动或错位 |
三、适用设备范围：
此模块可能安装于以下 Tokyo Electron 半导体设备中：
涂胶显影设备（Coater/Developer）
刻蚀设备（Etcher）
薄膜沉积设备（CVD、PVD）
搬送系统或整合平台（EFEM、Load Port）
整体控制终端或工程维护站（Engineering Workstation）
英文资料：
Product model: 1981-600515-13
Product Name: Split Screen Display Module
Manufacturer: Tokyo Electron Ltd. (TEL)
1、 Product Introduction:
The TEL 1981-600515-13 split screen display module is a graphical user interface (GUI) video output submodule used in TEL semiconductor equipment. Its main function is to integrate or separate multiple image signals, achieve multi screen display on a single screen, and be used for real-time monitoring of multiple processes or control views.
This module is commonly used for human-machine interface (HMI) terminals, console display systems, or engineering maintenance panels. It is an important interface component for operators to observe equipment status, alarm information, and process parameters in real time.
2、 Main functions:
Function Type Function Description
Integrate and receive multiple image/signal sources (such as cameras and control signals) for video input, and manage them uniformly
Split screen display control displays multiple images on one or more screens in a set proportion
Image switching output can achieve switching between signal sources and adjustment of primary/secondary display
The HMI interface supports visual display of process flow diagrams, parameter curves, alarm information, etc
Synchronous signal processing ensures synchronous output of multi-channel video signals, avoiding screen jumping or misalignment
3、 Applicable equipment scope:
This module may be installed in the following Tokyo Electron semiconductor devices:
Coater/Developer
Etcher equipment
Thin film deposition equipment (CVD, PVD)
Transport system or integration platform (EFEM, Load Port)
Overall control terminal or engineering workstation

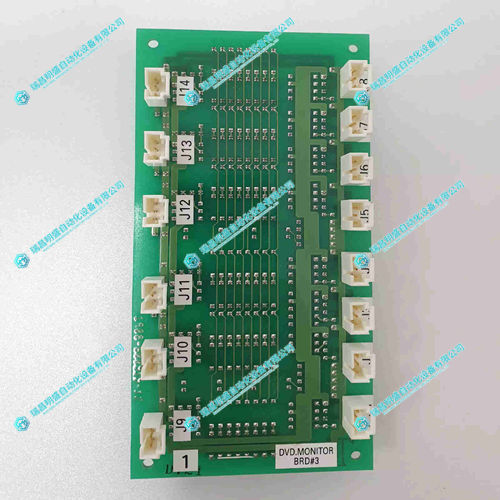

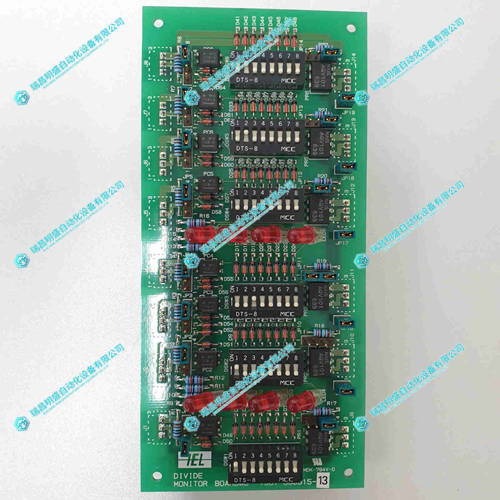

2.产 品 展 示
