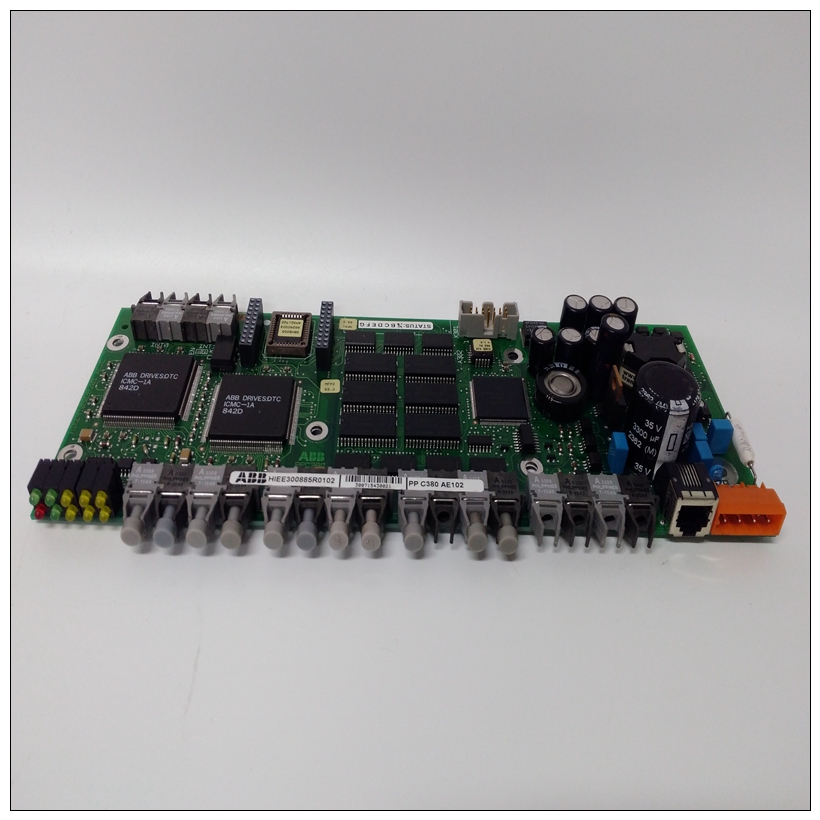

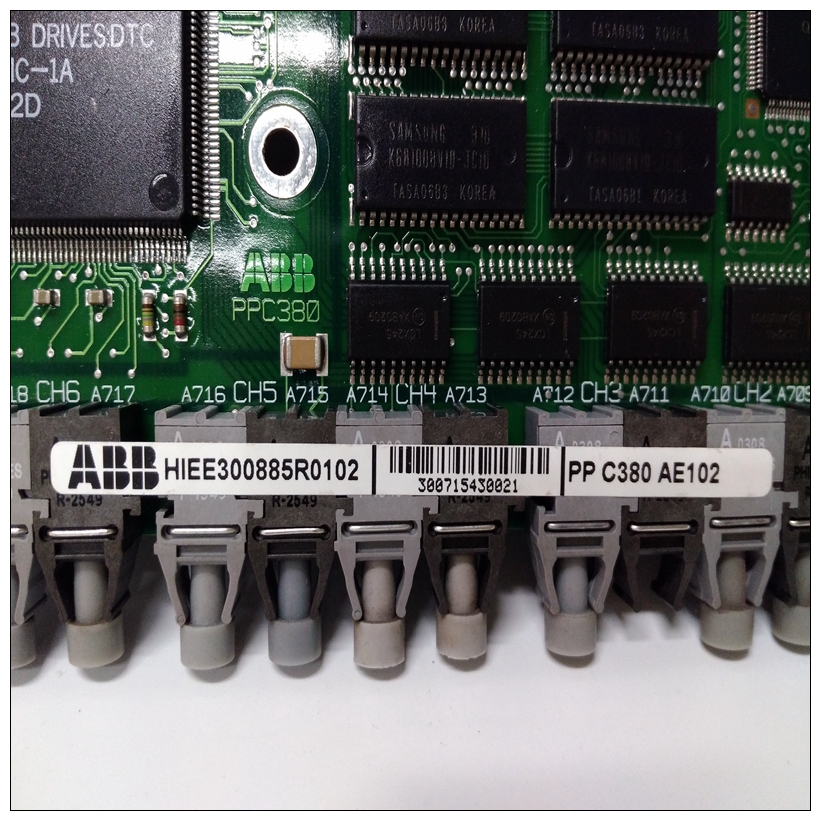

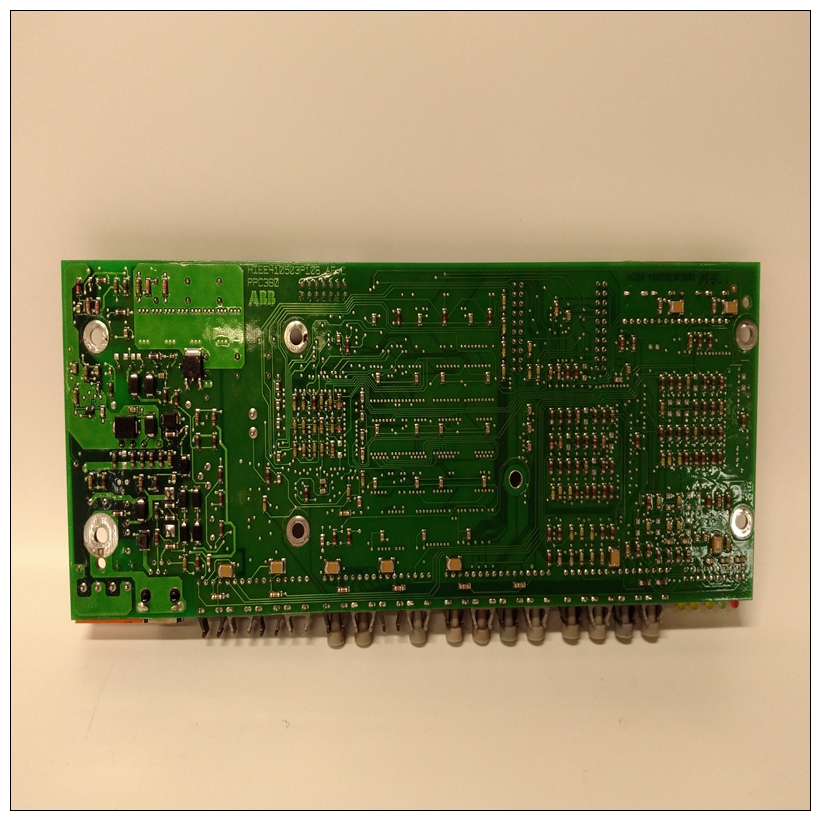

PPC380AE102控制器卡件,PPC380AE102使用配置教程
模块的主电源来自提供的隔离+24 VDC电源由PLC供电。该电压通过逆变器/调节器产生
模块的工作电压。该模块还消耗+5 VDC的27 mAPLC电源的输出。当模块的电源正在工作。该模块提供外部电气隔离通过光学隔离在现场布线和背板之间产生噪声。为了将电容性负载和噪声降至最低，模块的所有现场连接应使用优质绞合屏蔽仪表电缆接线。
PPC380AE102控制器卡件防护罩可以是连接到COM或GND。COM连接提供对模块中的模拟电路。接地连接提供对基板（框架）的访问接地）。
该模块可以安装在90-30系列PLC中5或10插槽基板的任何输入/输出插槽中系统请参阅第3-11页，以确定可以使用的模拟电压输入模块的数量安装在系统中。笔记
将所有未使用输入的+和-端子连接在一起，以最小化未使用点的模拟输入表中的任何波动。背板上+5伏总线的内部功耗为27 mA隔离+24伏背板总线的98 mA产品标准和通用规范见附录C。两个输入必须在COM的±11伏范围内，包括输入上存在的任何噪声。在存在严重射频干扰（IEC 801-3，10V/m）的情况下，精度可能会降低到±100 mV/400µA。
模拟电压输入框图下图是4通道模拟电压输入模块的框图。
